一、數控機床加工的工作步驟

  數控機床加工的運動包括主運動、進給運動和各種輔助運動，（導讀：數控機床加工_數控機床的加工對象 http://caipiao88.cn/Article/shukongjiagongduix_1.html）數控機床加工就是用數字信息來控制機床的這些運動。

  數控機床加工工件時，數控系統會按照工件加工程序的要求，進行數據點的密化，這就是把刀具與工件的運動分割成了一些最小的單位量，達到控制刀具運動軌跡的目的，從而實現刀具與工件的相對運動，完成對零件的切削加工。

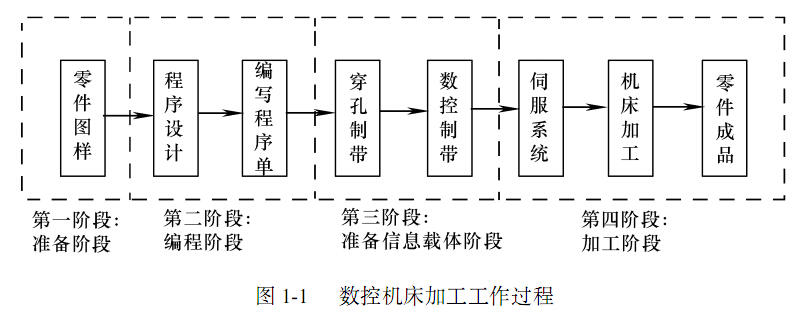

  圖1-1是數控機床加工零件的過程圖。


  從圖中可以看出，數控機床加工分為四個階段：

  第一階段，準備階段。它主要是指零件圖樣的識讀與夾、刀具的準備。

  在這個階段里，將根據零件圖樣中所規定的零件的形狀、尺寸、材料以及數控機床加工技術要求等各個方面，來確定刀具軌跡坐標點和尺寸信息以及數控機床加工的切削用量，然后再準備數控機床加工工藝設計、夾具的類型、刀具的種類等。

  第二階段，編程階段。根據零件的特點與要求，確定零件的加工程序，然后根據程序信息，用規定的代碼和程序格式編寫零件的數控機床加工程序，并將其填寫在程序單上。

  第三階段，準備信息載體階段。根據已經編制好的程序單，用代碼制作穿孔帶，并通過輸人裝置，把孔帶上的加工程序輸人給數控裝置，這樣信息載體（如磁盤、磁帶等）上就會存儲加工零件的全部加工信息。

  第四階段，數控機床加工階段。啟動機床執行加工程序命令時，機床NC系統將程序譯碼、寄存和運算，并向數控機床的伺服系統發出運動的指令，使數控機床按程序預定的軌跡運動，從而加工出合格的零件。
